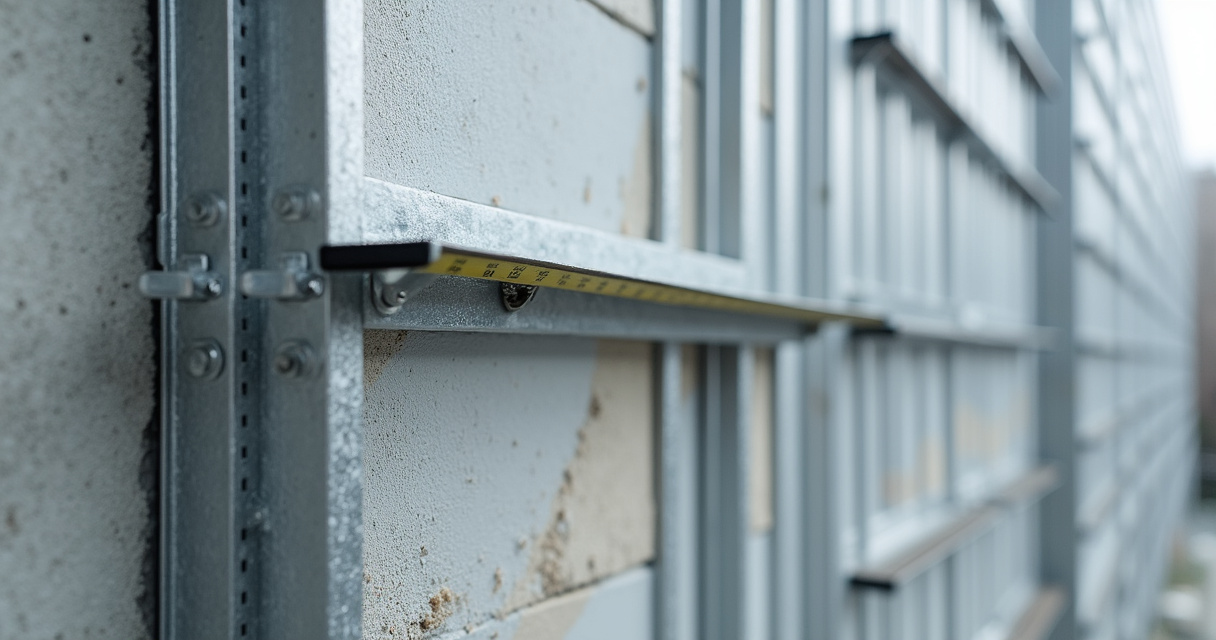

Шаг шляпного профиля на фасаде определяют по трём параметрам: массе облицовки, ветровой нагрузке и вылету кронштейнов. Дополнительно шаг подгоняют под формат облицовочного элемента, чтобы каждый вертикальный стык панелей приходился на профиль. Универсального шага «для всех фасадов» нет: на одном здании он может различаться в рядовой и краевой зонах.
Порядок расчёта шага стоек
Сначала выбирают облицовку и выясняют её массу на квадратный метр. Тяжёлый керамогранит или фиброцементные плиты нагружают подсистему сильнее, чем металлокассеты или профлист. Чем выше масса, тем меньше пролёт, который профиль выдерживает без прогиба, и тем чаще ставят стойки.
Затем учитывают ветровую нагрузку. Она зависит от ветрового района, высоты здания и положения участка стены. У углов и парапетов действует повышенный ветровой отсос, поэтому там шаг профилей обычно уменьшают по сравнению с серединой стены. Это частая, но не обязательная мера: на низких зданиях в защищённой застройке разница бывает небольшой и расчёт её не требует.
Третий параметр — вылет. Чем дальше профиль вынесен от несущей стены (например, из-за толстого утеплителя), тем больше плечо нагрузки на кронштейн и анкер. При большом вылете приходится чаще ставить кронштейны по вертикали или брать профиль с большей высотой шляпы. Вылет и шаг стоек влияют друг на друга, поэтому их подбирают вместе, а не по отдельности.
Последний шаг — раскладка облицовки. Расчётный шаг сверяют с шириной панелей и положением стыков. Если стык попадает между профилями, добавляют промежуточную стойку или меняют раскладку фасада.
Что проверить в чертеже профиля до заказа
Расчёт шага теряет смысл, если реальные размеры профиля не совпадают с заложенными. По чертежу подтверждают:
- рабочую и полную ширину — от рабочей ширины зависит опорная площадка под облицовку и место под крепёж;
- высоту шляпы — она задаёт вентзазор и жёсткость профиля на изгиб;
- полки — по ним профиль крепится к кронштейнам, от их ширины зависит возможность поставить заклёпки или саморезы с нужным отступом от края;
- длину — её подбирают под высоту этажа и шаг кронштейнов, чтобы стыки профилей совпадали с точками крепления.
Профиль заказывают только после проверки узлов: примыканий к откосам, цоколю, парапету, внешним и внутренним углам. Иначе на объекте приходится подрезать элементы, а отверстия и стыки перестают совпадать. Характеристики и типоразмеры, по которым сверяют проект, приводятся в описании изделия «Крепежный профиль шляпный».
Расчётная схема фасада не переносится на другие конструкции. Для потолка решающие параметры — собственный вес и расположение точек подвеса. Для кровельной обрешётки — снеговая нагрузка и отвод конденсата. Сэндвич-панели подбирают по отдельной расчётной схеме, так что перенести шаг из проекта вентфасада на панельное здание нельзя.
От чего зависит шаг шляпного профиля на фасаде
- Масса облицовки. Тяжёлые плиты требуют более частых стоек и кронштейнов, лёгкие металлические кассеты допускают более редкую подсистему.
- Ветровая нагрузка. Зависит от региона, высоты и зоны фасада; в краевых зонах шаг, как правило, уменьшают.
- Вылет кронштейнов. Большой вынос из-за толстого утеплителя увеличивает изгибающий момент, и шаг креплений приходится сокращать.
- Сечение профиля. Высота шляпы и ширина полок определяют жёсткость: профиль с более высокой шляпой выдерживает больший пролёт.
- Формат облицовки. Вертикальные стыки панелей должны лежать на профиле, поэтому расчётный шаг корректируют под раскладку.
- Узлы примыкания. Около проёмов, углов и парапетов ставят дополнительные стойки, и там шаг отличается от рядового.
- Соответствие чертежу. Если фактические ширина, высота шляпы или длина профиля отличаются от проектных, шаг пересчитывают до монтажа.
